Совсем недавно узнал о существовании продукции Remoterig из Швеции, и был приятно удивлен техническим решением проблемы дистанционного управления. Этот вопрос стоял давно, однако большие сложности были вызваны содержанием компьютера в удаленном QTH. Прежде всего из-за проблем с энергоснабжением в зимний период, когда питание отключают надолго. В продукции Remoterig этот вопрос решался заменой компьютера специальным модулем управления, который имел свой сетевой адрес и мог работать независимо.
Вот мой вольный перевод общего описания:
Устройства Remoterig RRC-1258MkII (RRC) разработаны специально для радиолюбителей для дистанционного управления радиостанцией через интернет. Блоки RRC используются парами, где блок Radio-RRC подключается к радиостанции, а блок Control-RRC используется со стороны управления. Уникальность системы в том, что для работы нет необходимости в компьютере (в случае использования трансивера с отстегивающейся панелью (IC-706, TS-2000 и др). Для работы с остальными трансиверами нужен компьютер со стороны управления для получения доступа к управлению функциями трансивера. За передачу всех данных, аудио отвечает пара устройств Remoterig. Блоки могут быть использованы с большинством современных трансиверов ICOM, Kenwood, Yaesu, Elecraft и Alinco. Система Remoterig очень хорошо подходит в следующих ситуациях:
- Нет возможности установить радиолюбительскую станцию дома
- Уровень шумов в домашнем QTH очень высокий
- Вы планируете поставить большие антенны, но в городских условиях это не возможно
- Вы не хотите зависеть от компьютеров для решения задач по дистанционному управлению
- И многие другие ситуации
При работе на оборудовании Remoterig нет никаких задержек. Все возможные задержки возникают при работе в сетях Internet. Но эта задержка малозаметна. В систему встроена уникальная функция для работы телеграфом и встроен CW-keyer.
Обычно устройство работает через каналы интернета 10 or 100 Mbit Ethernet, DSL, WLAN. Мобильные решения от 3G также работают, но иногда с худшими результатами. Система очень мобильна и может быть использована практически в любых сетях по всему миру. Управление, передача аудио (VoIP) и передача данных воплощена с использованием стандартных протоколов SIP, RTP и др, где в зависимости от скорости канала можно настроить разное качество аудио. Конфигурация RRC-1258MkIIлегко производится через порт USB или WEB интерфейс.
Особенно понравилось элегантное решение с трансиверами с выносной панелью управления. Два блока ставятся между трансивером и выносной панелью и превращаются в простой "удлинитель" кабеля управления. Предложение было настолько заманчивым, что я оформил заказ и стал ждать посылки из Швеции.
На сайте производителя есть вся необходимая информация для введения в строй системы, однако я решил сделать несколько заметок. В первую очередь для себя. Со временем детали стираются из памяти и лучше как-то сохранить работающие конфигурации.
Внешний вид модулей управления практически одинаковый. Единственным отличием является регулятор скорости телеграфа со стороны блока управления, который называется CONTROL. Первоначальное конфигурирование производится через USB разъем. После замены IP адресов устройств для своей подсети, дальнейшие изменения делаются через Ethernet port.
Дистанционное управление IC-706 MKIIG
Для простоты первого эксперимента решил запустить управление трансивером IC-706MKIIG. Структурная схема приведена ниже.
Как видно из рисунка компьютер не нужен вообще. Необходимо было только разрезать фирменный кабель OPC-581 и припаять разъемы как описано на сайте. Этот процесс занял какое-то время, так как в OPC используется очень мягкий провод, который не желает паяться. Понадобилось немного терпения.
После этого установил перемычки и джамперы, которые входят в комплект.
Далее привожу скриншоты конфигурационных файлов.
Блок CONTROL
Прописывается сетка локальной сети.
Прописывается пароль (должен совпадать на Control И Radio). SIP contact- удаленный статический IP Wimax.
В моем случае со стороны радио у меня статический IP и поэтому пишу адрес, без сложностей с DynDNS.

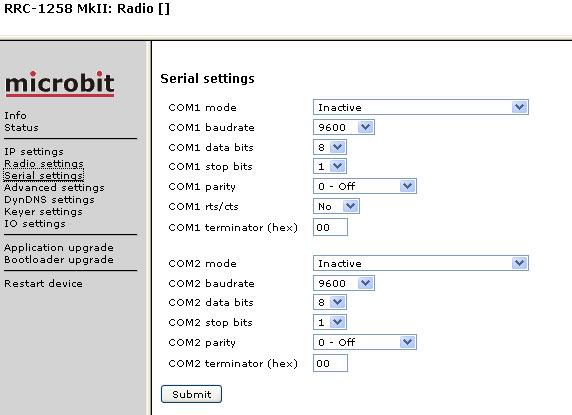

В моем случае СОМ порты не используются, поэтому эта закладка остается без изменений.
Без изменений.
Блок Radio

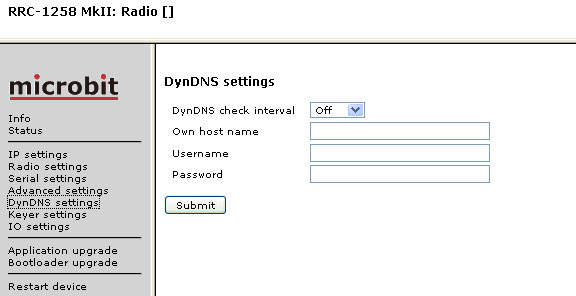

Прописывается адрес для подсети около радиостанции.
Все порты оставил без изменений. Но тут очень важно прописать port forwarding в роутере.

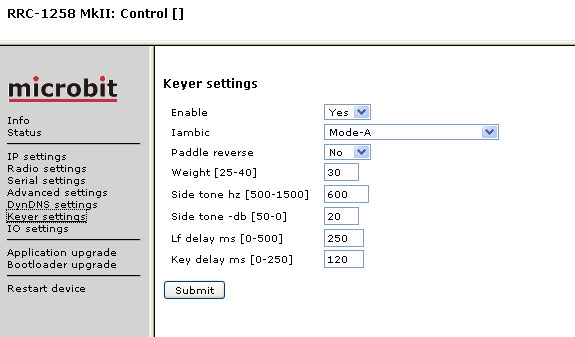

Конфигурация ключа. В IC-706 выбирается BUG keyer.
После завершения конфигурирования все сразу заработало. Со стороны радио используется сеть Wimax. Со стороны управления обычный ADSL. Скорость 1 мегабит по контракту. При проверке времени задержки получалось около 95 мс между двумя устройствами. При проведении радиосвязей SSB и CW неудобств, при такой задержке, не ощущалось. Впечатление полного присутствия непосредственно у трансивера.

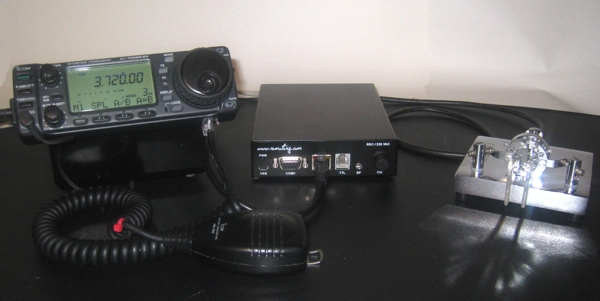

Своих фото пока нет, поэтому использую картинки с сайта SM2O.
Первые результаты оказались положительными. По мере свободного времени буду испытывать и другие конфигурации, о которых напишу подробный отчет.
Дистанционное управление IC-775DSP через TRX-Manager.
Процесс запуска управления трансивера IC-775DSP c программой TRX-Manager занял два часа. Сюда входит время на подготовку кабелей, конфигурирование интерфейсов и программного обеспечения TRX-Manager.
.jpg)
Привожу рабочую конфигурацию Control и Radio.
Добавлены логин и пароль, чтобы ограничить доступ к устройству извне. По 80 порту можно было пройти напрямую и устроить диверсию.
Дистанционная коммутация антенн
Для переключения антенн и дистанционного включения, был приобретен WEB SWITCH. Управление производится по Ethernet.
Switch дает возможность коммутировать 5 реле. В моем случае одно реле включает оборудование, второе коммутирует приемную антенну Беверидж в два направления и три оставшихся реле коммутируют передающие антенны. Передающие антенны подключены к коммутатору антенн DX Engineering.
Пока это тестовая конфигурация, и коммутаций нужно больше. Но для первых опытов есть все необходимое.
11 сентября произведена установка системы на загородном QTH. Отзывы по эксплуатации будут размещены в разделе "Статьи" в заметках о DXing-е на 160-метровом диапазоне.
Дополнительное оборудование
Кроме вышеуказанного к RRC модулям есть возможность подключать дополнительные устройства через два СОМ-порта. В первую очередь это управление поворотным устройством. По сообщению производителя, все известные марки с управлением по RS-232 порту могут быть использованы. В частности на сайте есть ссылка на редукторы Prosistel.
С первыми днями использования программы TRX-manager почувствовал неудобство виртуального валкодера. Мышкой работать очень неудобно. То шаг не нравится, то во время Pile Up не успеваешь по окнам прыгать, чтобы от валкодера перепрыгнуть в окно журнала. Поэтому созрел на покупку Tmate железки от Woodboxradio.
На сайте Remoterig есть инструкции по подключению усилителя Expert 1K-FА. Его управление осуществляется через последовательный порт. Все конфигурации тоже описаны.
Вид на окно панели управления.
Поиск в интернете показал, что еще существует решение на базе усилителя Аком 2000А и TRX-Manager. Была разработана специальная программа, которая поставляется в комплекте с TRX-Manager и называется TRX-Acom.
Ссылки по теме
По мере того как вопрос изучается, появляется дополнительная информация и устройства. Чтобы не искать потом, лучше записывать. Может кому пригодится.
LP-remote. Отдельное устройство коммутации от N8LP.
Easy Rotor Control. Плата для компьютерного управления поворотниками.
N4PY Software. Программное обеспечение для управление трансивером.
Glentek. Устройства дистанционного управления для радиолюбителей.
FAQ. Вопросы и ответы
Есть ли смысл мне пробовать , если на даче у меня только EDGE ?
Я не очень знаком с Edge. Поэтому нужно уточнить какую скорость он гарантирует. У провайдеров есть такой термин QOS (quality of Service). Если они гарантируют какую-то определенную скорость, то тогда можно пробовать.
Что будет происходить в случае обрыва инета ?
Этот вопрос я как раз и исследую. Я так понимаю, что прервется связь с Control и Radio отключится. В моем случае пока такого не было. Помимо этого я буду следить и за ситуацией, когда пропадает электричество. При включении света, Web Switch сохраняет положение реле. Это пока все, что могу сказать.
Как произвести синхронизацию нескольких программ с одим COM-портом?
- Установить программу Free seerial ports emulator с сайта www.eterlogic.com.
- Выбираем spliter от физического COM порта к виртуальному. (указать нужную скорость обмена).
- Виртуальный порт прописывается в программах там где нужно, в TRX-manager, DX4WIN, Woodbox Tmate и тд.
- Чтобы создание портов не создавало неудобств при каждом запуске компьютера, сохранить в отдельном файле конфигурацию программы Free virtual serial ports emulator (например: remote.vspe) и добавить в автозагрузку. (tnx UR5MID)
