В 2010 году решил, что пора двигаться на высокочастотные диапазоны. Активность солнца предрасполагала и выбор пал на 15 метровый диапазон. Тогда была поставлена первая антенна на 21 мГц. Используя крепления и трубки DX Engeneering собрал 6-элементную ягу на 11 метровом буме. Тогда же, мой сын Заур EY8CC, неплохо выступил в WW SSB, в категории SOSB 15 m Low power.

  • A1

    A1

  • A2

    A2

  • A3

    A3

  • A4

    A4

  • A5

    A5

  • A1
  • A2
  • A3
  • A4
  • A5

Но работать в CQ WW с такой антенной было бы не дальновидним. Антенна стояла на 8 метровой высоте и углы максимального излучения были не самыми оптимальными. Помимо этого, работать в одном направлении одновременно было бы расточительно. Ведь достаточно много времени прохождение будет с двух, или даже трех направлений. Это обернется не только потерей связей, но и множителей. А этого допускать нельзя. Даже на 160 и 80 я использую тактику двух направлений, а на 21 и подавно нужно было что-то придумывать.

Помимо направлений, было понятно, что эта яга не очень подходит для дальних трасс.



Вот, что показывает программа HFTA.

EY-Africa

EY-JA

EY-Oceania

EY-South America

EY-USA

С Европейским направлением яга конечно бы справилась, но вот Северная Америка точно "провальная".

Главной задачей для всех CQ WW ставлю улучшение рекорда Таджикистана. На 21 это очень простая задача. В 2001 году уже работал на 21 мГц, но не очень удачно. Если в SSB доработал до конца, что в телеграфе сжег трап вертикала R7000 и бросил работать. Соответственно, что результаты не серьезные.

SSB     EY8MM                    586,654   1585   37  121  01
CW      EY8MM                    354,450   1073   37  113  01

По сравнению с R7000, новая шестиэлементая антенна, была большим шагом вперед. Но этого было недостаточно. Нужно было придумать что-нибудь не только эффективное, но и интересное с исследовательской точки зрения.

Просчитал несколько вариантов антенн, но остановился на трехэлементных антеннах. Причин много, на которых не буду останавливаться. В итоге заказал в Hy-Gain три  LJ-153BA и контроллер для стека Comtek SYS-3. После тщательного планирования стеки были установлены за день, командой из трех человек. Фото расскажут о процессе сами за себя.

  • Click to enlarge image ss02_01.jpg Сборка первой антенны Hy-Gain LJ-153BA Сборка первой антенны Hy-Gain LJ-153BA
  • Click to enlarge image ss02_02.jpg Подготовка площадки для крепления на высоте 30 м Подготовка площадки для крепления на высоте 30 м
  • Click to enlarge image ss02_03.jpg На площадке 30 м На площадке 30 м
  • Click to enlarge image ss02_04.jpg Первая антенна "пошла" Первая антенна "пошла"
  • Click to enlarge image ss02_05.jpg Из-за обилия проводов вокруг приходится выделывать фигуры высшего пилотажа Из-за обилия проводов вокруг приходится выделывать фигуры высшего пилотажа
  • Click to enlarge image ss02_06.jpg Момент крепления антенны Момент крепления антенны
  • Click to enlarge image ss02_07.jpg Натяжка и подгонка Натяжка и подгонка
  • Click to enlarge image ss02_08.jpg Сборка второй антенны Сборка второй антенны
  • Click to enlarge image ss02_09.jpg Установка второй антенны на высоте 20 м Установка второй антенны на высоте 20 м
  • Click to enlarge image ss02_10.jpg Момент установки Момент установки
  • Click to enlarge image ss02_11.jpg И еще один момент установки И еще один момент установки
  • Click to enlarge image ss02_12.jpg Крепление хомутов Крепление хомутов
  • Click to enlarge image ss02_13.jpg Установка третьей антенны на высоте 10 метров Установка третьей антенны на высоте 10 метров

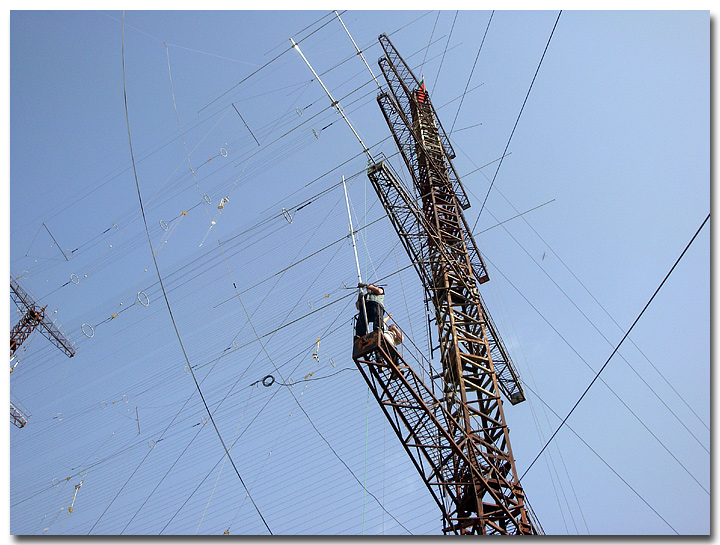

  • Click to enlarge image ss02_14.jpg Уже и не так высоко... Уже и не так высоко...
  • Click to enlarge image ss02_15.jpg Крепление последней антенны Крепление последней антенны
  • Click to enlarge image ss02_16.jpg Общий вид. Антенны направлены на Северо-запад. Общий вид. Антенны направлены на Северо-запад.

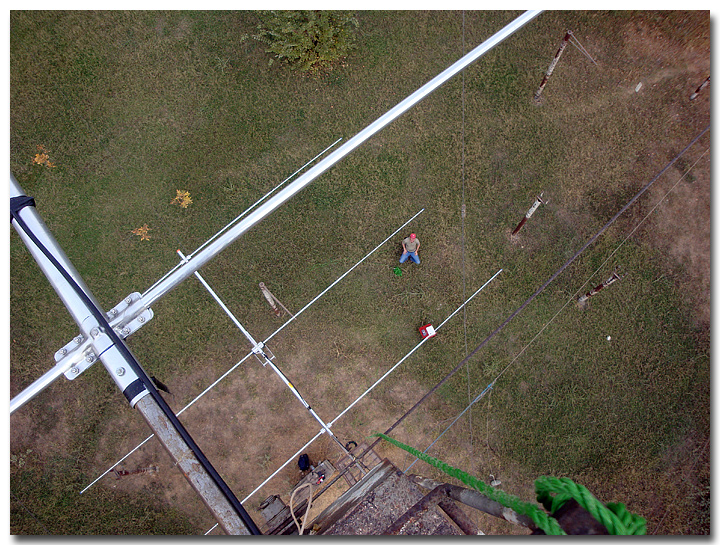

  • Click to enlarge image ss02_17.jpg Вид с высоты 20 метров Вид с высоты 20 метров
  • Click to enlarge image ss02_18.jpg Средняя антенна Средняя антенна
  • Click to enlarge image ss02_19.jpg Комтековский коммутатор. Можно выбирать 1,2,3 антенны в любых сочетаниях. Комтековский коммутатор. Можно выбирать 1,2,3 антенны в любых сочетаниях.
  • Click to enlarge image ss02_20.jpg И еще один общий вид на стек И еще один общий вид на стек
  •
View the embedded image gallery online at:
https://ey8mm.com/articles/item/68-cq-ww-ssbcw-2011#sigProIde8024fdc1a

Испытание стеков принесло 250 американцев за пару часов работы, что было оценено, как удовлетворительно с плюсом. Вот, что показывают программы по углам излучения. Сразу хочу оговориться, что все эти данные приблизительны, и не предендуют на научную точность.

Удалось добиться низких углов.

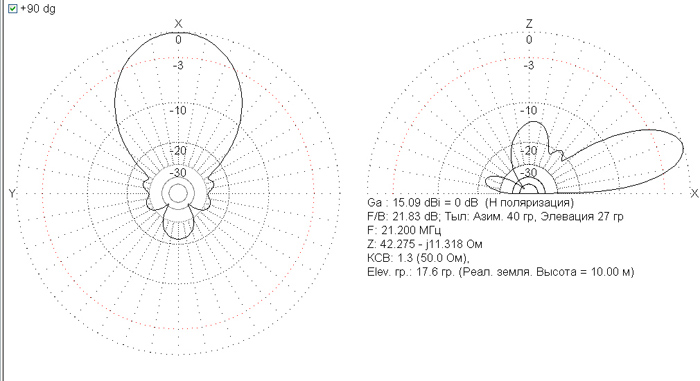

Диаграмма достаточно широкая, чтобы закрыть основные центры концентрации радиолюбителей EU-NA.

EY-Europe

EY-USA

Для наглядности, вкладываю ширину лепестка на азимутальной карте.



Желтый сектор 8-15 dbi усиления. Зеленый 16-17 dbi.

Но после установки стека, вопрос двух направлений полностью не решился. Исходя из местных условий, сделать что-то на Африку и Южную Америку не представлялось возможным и я вернулся к идее Павла RV0AR сделать проволочные, вертикально расположенные яги. Вернее стек из двух четырех-элементных антенн в сторону Океании. В этом случае, развернув 6 элементов на Японцев, я мог закрыть два направления на Восток, и развернув ее же на Африку, я получал два направления на Запад. Технически выполнение этого проекта не представлялось трудоемким и все было подготовлено. Однако вмешалась погода, и я не стал рисковать и установка была отложена на более подходящее время. Тем не менее, расчеты могу привести, для полноты представления моих планов.

Вот как выглядит диаграма в MMANA.

Желтый сектор 8-11 dbi. Зеленый сектор 12 dbi.

Практически все закрыто с точки зрения углов.

 Усиление антенны завышено, из-за недостаточного знания программы HFTA.



Пока трудно сказать, успею ли поставить эту антенну до теста, так как занят на работе, и будет только день на позиции. В любом случае написание этой статьи будет продолжаться до телеграфного тура. Ее главная цель систематизация разрозненного материала в одном месте, поиск и устранение ошибок.

Что касается планов на SSB тест, то загадывать трудно. Электричество дают на несколько часов в сутки и приходится полагаться на небольшой генератор. Думаю, что результат будет в районе 2500 связей, 38 зон и 135 стран.

Продолжение

Антену сделать успел. Пришлось помучиться с фазировкой. Хотел сделать "красиво" на тройниках и разъемах, но иностранные Т-образные разъемы оказались некачественными. В конце концов все спаял напрямую. Немного не эстетично, но после пятого подъема на мачту, о прекрасном думать перехотелось. Тем более, дождь лил "как из ведра" и у меня не оставалось сухой одежды. Сразу сработал VK9CX на 10 ватт и стал заниматься остальными мелочами.

Фотографировать проволочные яги - задача тяжелая. Постарался найти ракурс, чтобы хоть что-то было видно. На высоте 30 метров закреплена пластиковая труба длиной семь метров.

На фото можно легко найти вибраторы.

Колья для натяжки элементов.

Расположены не в ряд, чтобы придать размер "непослушным" элементам из биметалла.

SSB Contest

Результат оказался несколько выше запланированного. Постоянно работал в два направления, как и задумал с самого начала. Обошлось почти без проишествий. Пришлось отвлекаться на починку генератора. По этой причине потерял связей 150-200. На мульт время не тратил. Сами звали. Только пробежался несколько раз, чтобы найти Юру VE2IM. Но с ним легко. Многие Каррибы и Канадцы сидят 21150-21200, до начала американского участка, чтобы работать с Европой. В первый день его не нашел, а во второй почти сразу наткнулся. Порадовали ST2AR, TL0CW, 9Y4VU, 8Q7DV, 6V7Q, E51Z, C9, 5Z, C3, HC, J2, JW, KH0, OD, PJ2, PJ4, PJ7, T7, V8 и др., которые ответили на CQ. Но так и не нашел 6 и 39 зоны. Видимо не было их на 15-шке.



Подробнее посмотреть статистику можно здесь.
