На идею этой статьи меня натолкнула переписка с несколькими операторами экспедиций 2009 года, с которыми я общался по поводу наших связей на 160 метров. Мне было очень интересно узнать об их антеннах, аппаратуре и тактике работы в эфире. Через некоторое время собралось достаточно много материала, который я решил систематизировать и разместить на своей домашней страничке. Я посчитал, что если это интересно мне, то возможно, будет интересно и другим радиолюбителям, которые занимаются или планируют заняться DXing-ом на 160 м.
В целом это будет мой журнал новых стран с небольшими заметками о запоминающихся связях, по возможности дополненный фотографиями и комментариями DX станций. Надеюсь, что пока есть возможность работать на этом удивительном диапазоне, эти записки будут дополняться по мере прогресса в битве за новые страны.
Но сначала хотелось бы немного рассказать, как вообще это начиналось.
Начало
В середине 80-х устойчивое мнение "матерых" радиолюбителей в нашем радиоклубе было однозначным. 160 и 80 м это не диапазоны, а сплошное недоразумение и что кроме шума там ничего интересного быть не может. Активность ограничивалась круглым столом на 3640, где присутствовали умудренные опытом коротковолновики из UJ8, UI8, UM8 и иногда дальние корреспонденты аж из UL7. После первого же вечера в этой тусовке, желание появляться там опять у меня пропало.
Первое открытие сделал в 1982 году, когда в Душанбе приехал Альфред Николаевич Барков UT5AB. Он позвонил к нам домой, и мы с отцом EY8AA (тогда UJ8JCF) приехали в его гостиничный номер. Он был вместе с другим радиолюбителем (к сожалению позывной не запомнил) и работал UT5AB/UJ8. Насколько помню они просто спустили провод с 9-го этажа гостиницы "Таджикистан" и работали в течении нескольких ночей исключительно на 160.
Карточка выписканная Масуду UJ8JCF при этой встрече.
Когда Альфред Николаевич рассказывал, что работал с Европой, я страшно удивлялся, что такое возможно в принципе. Очень хорошо помню, как интересно он рассказывал про 160-метровый диапазон, и я навсегда запомнил этого удивительного человека. Это был первый удар по моим стереотипам и пробудил интерес к этому диапазону. Только через много лет я узнал, что Альфред Николаевич получил первый DXCC на 160 м в СССР. Это произошло в 1984 году.
Однако в то время мое оснащение не позволяло работать на 1.8 и поэтому планы заняться этим диапазоном откладывались на неопределенное время. Тем более, что в это время с головой окунулся в 80-ку и поставил себе цель выполнить DXCC на 40 ватт.
Первые шаги.
Только в 1993 году наконец смог впервые запустить 160 у себя дома. До этого проводил связи с нашей коллективки, но их было так мало, что говорить о начале DX охоты было еще очень рано. Главной проблемой, как и у всех, были размеры антенны. В то время я искренне верил, что Inverted Vee замечательная антенна для работы с DX и искал решения по ее установке. В конце концов, антенна была установлена. На крыше четырех этажного дома я зацепил верхушку антенны на десятиметровую мачту, а концы INV VEE пошли к земле с двух сторон дома. Такие размеры мне еще не встречались. Все было в новинку и мои эксперименты по освоению заветного диапазона начались.
К тому моменту у меня появился заграничный трансивер, который заметно отличался от самодельных полуработающих аппаратов, как по сервису, так и по внешнему виду. Имя этому чуду было IC-725. С этим чудом техники, оснащенной цифровой шкалой, стало работать намного проще. Сетап состоял еще из усилителя мощности на четырех Г-811. Перед началом активной работы я был уверен, что моя станция отвечает всем, самым высоким, требованиям современного LOW BAND DXing-а.
7 февраля 1993 года начались труды на 160 метрах. Это было увлекательное приключение и моя копилка стран начала пополняться с невероятной скоростью. Через несколько часов с начала работы в логе появились десятки станций из Средней Азии, Украины и России. Позже стало еще интереснее. Пошла западная Европа и ближний Восток. Каждый новый DX добавлял воодушевления, и хотелось, чтобы эта ночь не заканчивалась. Самыми выдающимися DX в этот первый день стали CU2CE, 9K2MU, 9K2ZR. Всего было проведено 54 связи, что я посчитал невероятным успехом.
Так просидел и всю следующую ночь. И еще одну. 9 февраля, состоялись связи с VO1NA и W4DR. Потом VE1ZZ, W1ZE, 9M2AX, VQ9QM.
Когда стал рассказывать в радиоклубе о связях с Северной Америкой, то был поднят на смех. Мне порекомендовали со своими историями морочить голову кому-нибудь другому. Был у нас определенный контингент народа.
Мне рассказали, что есть такой CQWW 160. Время шло к его SSB части и я твердо решил поучаствовать. Результаты получились шокирующими. Даже те, кого я умудрился услышать, наотрез не отвечали. В итоге провел 18 связей с 14 странами. Даже могу привести все позывные: 9K2MU, UL0A, RV9WG, A45ZZ, UL7OB, UB0JZ, LZ2DF, UW2F, UZ4PWG, UC2WAF, A92BE, RF6FM, UA9AT, RB4LX, ES5MC, UZ6LWZ, UO5GR и UJ8SCH. Вот такой контест получился...
В конце февраля антенну оторвали охотники за бесплатной медью. Практически целый год шла борьба с вандалами, но антенна неизменно восстанавливалась.
Второй проверкой на прочность оказался CQ WW SSB. Тут результаты были еще хуже. Четыре связи: 4L1AB, HZ1AB, R6L, RH0E.
Чуть повеселее получилось в телеграфном CQ WW. Мало того, что получилось аж 49 связей и 27 стран, так взял еще несколько замечательных DX: AH0K, HZ1AB, A71CW, OY9JD. А в самом конце года порадовали еще две неординарные страны. AP2SD согласился перейти с 80 м. Он не работал телеграфом, но связь состоялось легко даже SSB. Через несколько дней сработал с Юрой VE3DZ, который был в экспедиции в Непале 9N1UZ. В итоге за год 357 связей и около 50 стран.
Примерно столько же получилось и в 1994 году. В этом году удалось сработать с VE1ZZ уже телефоном. Если с ним связи проводились более мене регулярно, то больше Северной Америки сработать не удалось, за исключением KA1PE. К сожалению сработать более-менее выдающихся DX тоже не получилось, и оставалось еще много стран, чтобы достичь уровня DXCC.
В 1995 году связей почти не было. Вышел на новую работу и поэтому пришлось меньше уделять времени радио. Да и стало понятно, что с такой антенной много стран не соберешь. Очень много станций не слышали меня. Многих не слышал я. Поэтому начал разговаривать с умными людьми, что и как можно сделать в моей ситуации.
В 1996 году в один из вечеров разговорился с Муртадой 9K2MU. Он рассказал о своей антенне INV L. Идея была простой, и я сразу почитал о ней в доступной литературе. Примерно в тоже время начал общаться с Биллом W0ZV (сейчас W4ZV) о магических приемных антеннах Беверидж.
В один из дней, после бесполезных CQ на 160, перешел на ВЧ. Кто-то мне стал рассказывать, что меня звало очень много народу, но я никого не слышал и даже QRZ не дал. В тот день я сработал кого-то из Чехословакии и все. После этого окончательно стало понятно, что работать в таких условиях невозможно и надо что-то делать.
Переезд из квартиры в поле.
Было решено менять место дислокации, и переносить станцию в поле. Сделать что-то новое дома, на крыше 4-х этажного дома, размером 10 на 10, не представлялось возможным. Самым удобным местом для таких экспериментов стала организация Саши EY8CQ. Там было много места и уже стояли мачты.
Конструкция INV. L не представляла каких-то сложностей и ее просто скопировал из ARRL Antenna Book. Поставил переменный конденсатор, упаковал все в подходящую коробочку и был готов пробовать.
Для INV L была выбрана мачта 18 метров, на которой стояли три элемента яги на 40 метров. Вертикальная часть получилась коротковата, но выбора особо не было, так как это была самая высокая мачта, и это было единственным местом, где можно было раскинуть противовесы. К CQ WW SSB антенна была готова и настроена. Из-за отсутствия должного количества провода я сделал всего восемь противовесов, которые были успешно украдены за день до соревнований. В итоге пришлось сделать три новых противовеса и сматывать их днем, чтобы не лишиться последнего провода.
Антенна получилась не очень удачной и удалось провести всего 5 связей в тесте. Правда не очень уж плохих. Поразил сигнал и приемные возможности IG9/IV3TAN. Он шел на 59 даже через час после рассвета и отвечал таким корреспондентам, что мне даже мечтать не приходилось. Еще меня услышали OD5NJ, XX9X, JT1T и 3V8BB.
Результат получился не очень впечатляющим. Но тут в руки попалась какая-то статья о приподнятых противовесах (elevated radials). Так как провода у меня было очень мало, то решил попробовать. Сделал 6 приподнятых на 2 метра от земли противовеса. Результат превзошел все мои ожидания.
C первого вызова взял XZ1N. В первую же ночь отработал более 100 станций из Европы и Азии. В самом тесте на 160 получилось около 200 связей. Очень был удивлен, когда 5V7A ответили на мой общий вызов. Дозвался XX9X, XZ1N, J45T, EA8ZS, TK5EP, WH6R, ZS6EZ, HL1XP, HS0AC. Это был настоящий прорыв и большой шаг вперед. Количество стран было доведено до 75. И казалось, что в ближайшее время DXCC будет выполнен. В свете последних исследований к приподнятым противовесам стали относиться более осторожно, однако в моем случае эффект был. Ну и телеграф на 160, сами понимаете, был основным залогом успеха.
Первый опыт с антенной Беверидж
Конструкцию Бевериджа делал по рисунку из письма Билла W0ZV. Очень хорошо помню, что он рекомендовал по земле под Бевериджем бросить провод. Тогда это считалось правильным. Но провода у меня не было на то, чтобы еще и землю делать. Поэтому бросил только само полотно длиной около 100 метров. Саша EY8CQ все удивлялся, что за антенны я тут придумываю, и ждал результаты с большим интересом. Использовал трансформатор 9:1 и сопротивление 450 ом как по схеме. Забил два кола по обоим сторонам и приготовился слушать чудестное превращение эфира. Однако результаты были печальными. Сигналы были слабыми, и никакх чудес не произошло. На утро провод сняли. По прошествии времени стал понимать, что возможно тот Беверидж и работал. Однако я не знал что ожидать от него не отнесся к нему достаточно внимательно. Так или иначе, первый опыт не удался. Следующие 10 лет к вопросу приемных антенн я уже не возвращался.
Исходя из своего печального опыта хочу предостеречь всех, кто начинает заниматься приемными антеннами - не торопитесь с выводами. Вопрос настолько комплексный, что несколько часов наблюдений, не всегда дадут вам правильное представление о работе антенны. Тут причин много почему. Описывать эти вопросы оставим профессионалам. Скажу одно, что если бы в тот первый раз, я проявил достаточную настойчивость с экспериментами, то следующие 10 лет провел бы много хороших связей на 160 и 80 метров. Очень опасно находиться в плену у собственных заблуждений!
EY8CQ и EY8MM. 1996
1997-2002
Получилось так, что 1997-2002 год заниматься 160 не удавалось. Да и прохождение на ВЧ диапазонах было очень хорошее, что отодвинуло на второй план все проекты по 160.
Правда были некоторые исключения. Так получилось, что в ноябре 1997 года я летел домой из VK и у меня складывалось так, что было несколько дней, которые можно было провести в Таиланде. В то время радиолюбители Таиланда могли работать на 160 и 80 только в крупных международных соревнованиях, и почти ни у кого не было нормальных антенн. За исключением их главной коллективки HS0AC. Но они в это время переезжали, и не успели сделать низкочастотные антенны. Фред K3ZO посоветовал обратиться к Нарисаре HS1CHB, начальнику E22AAA. Я так и сделал и ребята разрешили мне приехать и поработать. Они дали все для веревочных антенн на 80 и 160. В итоге за 3 дня в Таиланде я днем делал и переделывал антенны на 160 и 80, а ночью работал в эфире. Только после CQ WW CW теста смог несколько часов посмотреть Бангкок и обменяться впечатлениями с командой HS0AC. Отоспался за эти три дня уже в самолете.
На крыше р.ст E22AAA. EY8MM и E21EIC (крайний справа). 1997
В 2002 году, во время экспедиции на Кабо Верде, мы брали с собой антенну Титанекс 160Е. Это 21 метровый вертикал с согласующей катушкой у основания. Для меня работа на 160 и 80 м была основным приоритетом. Антенну заказали с доставкой сразу на острова. Как всегда что-то не получилось и она пришла уже под конец экспедиции. После битвы на таможне ее удалось забрать на следующий день. Я так обрадовался, что в пылу погрузки повредил спину, пока пытался запихнуть в машину деревянную катушку с кабелем. В позвоночнике что-то хрустнуло. После этого даже сесть в машину было делом крайне болезненным и неприятным.
Тем не менее решил ставить антенну незамедлительно, не смотря на временную инвалидность. Единственным местом для установки был небольшой пустырь у дома D44AC, который отделял его от огромных емкостей с топливом, принадлежащих порту. При моих манипуляциях с антенной лицо Карлоса D44AC наполнялось ужасом. Сославшись на неотложные дела он уехал из дома от греха подальше. В итоге поставил антенну самостоятельно. Получилось это у меня не очень хорошо. Но с учетом того, что спина у меня не гнулась, а поставить и настроить за вечер 21 метровый вертикал не легко даже здоровому человеку, результат был приемлемым.
Первый вариант антенны на 160 дома у D44AC. 2002.
На следующий день конечно ее подправили, но фото которое выше, является очень хорошим памятником надорванному радиолюбительством позвоночнику... К сожалению дом Карлоса расположен очень неудачно по отношению к востоку и поэтому работать с бывшим Союзом было трудно. Дело в том, что дом стоит на склоне холма, который наглухо закрывал Азию, и почти полностью закрывал Европу. Американское направление было открыто, но меня больше интересовала Азия, как более сложный район. За несколько дней провели около 600 связей. Не очень много конечно, но дело шло к концу экспедиции когда пришла антенна. Не получилось и с Азией. Хотя я четко отслеживал Grey Line и давал CQ Asia, нас просто не слышали. Только Гена UA9MA был единственным утешением. Он прорезался четко на своем восходе. В основном же в лог попали известные позывные Европы и Штатов.
После решения строить позицию на горе Монте Верде, в октябре 2002, мы уже поставили тот же штырь в хорошем месте. Он честно проработал там какое-то время, пока не было принято решение сделать другие антенны. Уже с вершины мы постарались максимально насытить общественность страной. Благо, что условия позволяли.
Согласующая катушка Титанекс V160E. 2002.
Ветер на горе Монте Верде ломал верхнюю трубу три раза за неделю. 2002
Осенью 2002, по пути в Кабо Верде, представилась возможность заехать на радиолюбительскую конференцию в Воронеж. Вот хочу разместить пару фотографий активных Топбендеров. Дальше по ходу написания заметок, буду стараться дополнять текст фотографиями людей. Своих героев нужно знать в лицо! :).
Активные станции на 160. UA4CC, UY5XE (особо на 160 не замечен. Надеюсь только пока.), UA4HBW.
Воронеж. 2002.
EY8MM, UA6LV, UA9KM. Воронеж. 2002.
UA9KM сразу после участия в пивном контесте.
2003. Вторая попытка
На встрече в честь Нового 2003 года мы разговорились с Дени F5CW, который в это время работал в Душанбе, о всяких наших радиолюбительских штучках. Дени поделился своими успехами на диапазонах, в том числе и 160. Дело в том, что он жил в гостинице "Таджикистан" и просто бросил провод вниз и согласовал через тюнер. Мне сразу вспомнилась встреча двадцатилетней давности с Альфредом UT5AB и я спросил как отвечают на 160. К моему удивлению Дени ответил, что неплохо и есть даже американцы. Пришлось уточнить, что за антенна и как она сделана. Long Wire из полевки и 100 Ватт, ответил Дени! В то время я никогда не рассматривал полевку, как материал для антенн. Нужно пробовать, подумал я, так как полевку легдо купить в неограниченном количестве. В голове сразу появились мысли о Гиссарской обсерватории с ее мачтами, которые можно использовать в корыстных радиолюбительских целях. Вот так, беседа с умным человеком может открыть новые горизонты. Или указать на те вещи, которые лежат на поверхности, но ты их не видишь.
Стал думать, что повесить на 160. Решил попробовать сделать слопера или дельту. Стал переписываться с народом с Top Band рефлектора. Народ рекомендовал разное, но советовал начать с дельты. В это же время позвонил Дени и сказал, что набрал мне провода, и чтобы я заехал, так как он скоро уедет и все пропадет. К этому моменту я уже нашел статьи ON4UN с рекомендациями запитать дельту не с угла, как делало большинство, а сбоку, чтобы получилась вертикальная поляризация.
Договориться с руководителями Института Астрофизики было делом техники. Там не велись никакие исследования и они согласились меня приютить на пару дней, для моих "научных" экспериментов. Как выясняется сейчас, эта пара дней продолжается уже почти семь лет. Ребята с Обсерватории и руководство института благосклонно относятся к моим проектам, за что им большое спасибо!
Для антенны выбрал самую высокую мачту 55 метров. На ней стоят ромбы, направленные вверх для проведения зондирования ионосферы. Поэтому натянуть дельту между проводов штатных антенн было не таким простым делом, как может показаться с первого взгляда.

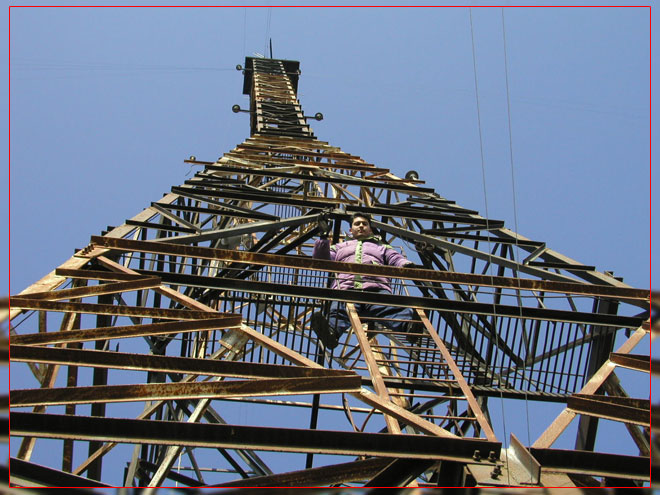

Мачта 55 метров на которой установлена вертикальная дельта. Январь 2003.
Тем не менее все обошлось. После определенных манипуляций был достигнут приемлемый КСВ. Запитывал ее через четвертьволновый отрезок 75-омного кабеля. Можно было бы конечно помучиться с настройкой, но видимо штатные антенны сильно мешали и вносили свои коррективы в волновое сопротивление.
Точка для меня была абсолютно новая и я не знал что от нее ожидать, и какой результат может получится в CQ WW 160 CW. Будучи человеком осторожным установил себе ориентир в 250 связей и 40 стран. После первого же включения поразила чистота и прозрачность эфира. Такого я не только не слышал в Таджикистане, но и даже мечтать не мог. Я всегда считал, что из-за южного расположения, тишины в эфире на НЧ быть не может в принципе. Еще одно заблуждение, от которого получилось избавиться!
Во время работы в CQWW 160. 2003.
Вот, что я написал тогда в контест рефлектор после теста:
Получилось: 549 QSO 4707 POINTS 4 SECTIONS USA/CANADA 71 COUNTRIES Всего: 353,025 очков UA-90 UA9-41 UA2-4 UR-64 UN-4 UK-3 4J-3 4L-2 ER-1 ES-3 EU-2 EX-1 EY-1 LY-8 YL-6
Эти связи особенно запомнились:
D4B (Легко со второго вызова). Стоял на диапазоне после рассвета, когда даже Европа пропала. Самый громкий уровень по S-метру, JT1CO (Супер сигнал), WH0V, JA-83, HL-2, YI1BGD, VU2HF and VU2BGS (у него диполь на высоте 12 метров и 70 ватт. Всего он провел 16 связей), OH0R, VR2BG, CT3FN, PR0F, VY2ZM, W1JR, VE1ZZ, YV1DIG, KC1XX, K1NA, W1FJ, FY5KE, PJ2X, FM5GU, ZL3IX, KH7X, VK6VZ, AX6HD. Главное впечатление это карибы после рассвета с ломовыми сигналами и ответами с первого вызова. Такого в моей практике из Таджикистана не было. Из станций России конечно сигналы RN6BN и UA6LV запомнились!
Второй день был слабым (всего около 70 связей), что скорее всего связано с прохождением и количеством станций. Последние 3 часа не работал совсем. Главная проблема- статика. Если в ночь до теста уровень шума был 3 балла, то в тесте треск не опускался ниже 7-9 90% времени. Не главные проблемы- около 5 градусов тепла в шеке и 3,5 часа сна за 3 суток.
Для меня самой запоминающейся связью тогда стало QSO c PR0F. Я не хотел верить своим ушам, что с Южной Америки станция может идти так громко. Я был уверен, что он мне не ответит, так как он лихо работал с Европой и Американцами. Но он услышал, и был шокирован не меньше чем я сам. Это он уже мне рассказал в Дейтоне в 2008 году.
W5SJ (PR0F) и EY8MM обсуждают QSO 2003 года. 2008. Дейтон.
А вот, что написали другие в рефлекторе 3830. Ведь это было первое появление EY на арене контестов на 160.
Reasonable condx. Great activity in this one. Great fun. About 325 Europeans in the log, including a ~100 hour into Europe Friday night. Misc.
- Missed DC, VE4, VO2, VY1, VE8
- Worked all mults heard except XQ6ET
- Wireless Ethernet saved the weekend...something to do in the slow hours
- Best QSO was EY8MM
- Band crowded during peak times...all the way up to 1880
KC1XX
Condx good to USA with an usually high QSO total from here. But EU wasn't so good for us with weak QSB signals both nites. Brite spots were having EY8MM call us, along with two VKs and 7 JAs the second nite.
PJ2X
D4 propably is not a best location for 160m lot of QRN. I find after contest my new full size vertical erected after contest winning in EU more then 20 db but IV dipole is winning in NA more then 20m. Inverted Vee is about 500 m over the ground. Best signal from Asia EY8MM from Japan JA2JW. From Pacific VK6HD and VK6VZ. From NA VE1ZZ,W2GD. Caribean ZF2NT. JT1CO, EL2DX really surprise me because call me when I dont have caller. Last day JT1CO have great signal.
D4B
Александр 4L5A/D4B показывает в какую сторону EY.
В конце года решил попробовать поработать из обсерватории в CQ WW CW на 80 метров. Было очень интересно, так как результат на 160 превзошел все ожидания. После того, как отработал, пришел к окончательному выводу. Пора заниматься приемными антеннами!
За год сработано много новых стран и проведено 1150 QSO на 160 метров. Это был самый удачный год и наконец-то преодолена отметка 100 стран.
Cезон 2004.
Все свое ношу с собой. Заезд на контест. 2004.
В январе 2004 года отправился на позицию с твердым убеждением, что пора заняться приемными антеннами. Заблаговременно был куплен трансформатор 9:1 у K9AY и сделан один самодельный. Было проведено много тестов и наблюдений, которые я тогда описал в небольшой статье. Это было что-то типа пособия из серии "Для чайников", написанное чайником. Тем не менее на статью пришлось больше 10 тысяч кликов и ее скопировали несколько сайтов. Так что она не зря писалась.
Январь в Таджикистане. EY8MM, EY8BA, EY8CQ во время экспериментов с Бевериджами. 2004.
Чем лучше я начинал слышать на 160, тем интереснее становилось на нем работать. Оказалось, что прохождения там не так уж редки, и можно проводить совершенно удивительные связи. Копилка стран добавилась не только во время контеста, но и во время выездов под экспедиции. Особые станции в этот год 9V1GO, VP5/VE3NE, TK5MH, C31LJ, 4U1ITU, 3B9C, FP/VE7SV, A52CDX, 9N7BCC.
VE3NE (VP5/VE3NE) и EY8MM. 2008. Дейтон.
Всего за год получилось 897 связей и достугнут рубеж 129 стран.
Cезон 2005 и 2006.
2005 и 2006 годы не сложились в плане обсерватории из-за перебоев с энергоснабжением. Выезды пришлось отменить и пробовать работать от Саши EY8CQ. Там повесили слопер с верхушки новой 30-метровой мачты. Запитать ее все не доходили руки, хотя планы такие были.
В это время были приобретена коробочка для двунаправленного Бевериджа у Андрея RA6LBS, и проведены первые испытания. Через час после его установки, уже были сработаны три новые страны: 3B8/OM5RW, 4W3ZZ и T88AB (UA3AB). Жаль только, что его украли уже через 10 часов.
Эти два года были меньше посвящены Topband-у, чем положено, и вся энергия была брошена на контестинг на 40 и 80 метрах. Там были интересные проекты и антенны, но это предмет отдельной статьи.
Тем не менее, даже при такой низкой активности в лог попадали интересные станции. Например, FT5XO, был сработан из городской квартиры, на полуслопер с удлиняющей катушкой. Новые страны HB0, 6O0N, VU4AN, 5Z4DZ, 5A7A, VU7LD.
Так или иначе, за два года поднялся до уровня стран 141. И всего 164 связи за два года.
Cезон 2007.
К началу 2007 года я уже созрел к переменам в антеннах. Дельта несколько раз рвалась, и хотелось попробовать новые антенны, желательно направленные. И главное- постараться отойти от основной мачты, так как дельта находилась внутри штатных антенн и их влияние серьезно сказывалось на ее работе. Выбор пал на VP2E. Уже не помню, откуда появилась первая мысль сделать именно VP2E, но ее простота просто подкупала. Помимо простоты в изготовлении, она давала вытянутую восьмерку, что уже можно было считать направленной антенной. Роман UR0MC использовал несколько таких антенн и рекомендовал попробовать.
В целях эксперимента, также решил согласовать штатные ромбы на мачте, предварительно закоротив их на верхушке. Получились своеобразные рамки. Получалось две антенны, стоящие перпендикулярно друг другу, с периметром 200 метров. Согласовать, сказано, конечно очень громко. Просто двухпроводной привел их к америтроновскому тюнеру с надеждой, что что-то получится.
Тест отработали вместе с Сашей EY8CQ. Работали по очереди и в основном собирали новые страны и сравнивали антенны. Прорыва новые антенны не совершили, хоть и не уступали старой дельте. В плане Бевериджей тоже был сделан маленький шажок вперед. Их стало больше, и наконец-то сделали нормальный коммутатор, на который никогда не хватало времени.
В январе 2007, за заезд на CQ 160 контест провел 1021 связей и взял 8 новых стран 3W3W, DU9/N0NM, несколько 4O, HP3XUG, KV4FZ, SU9HP, T77C, ZB2FK.
Вот несколько аудио файлов за контест:
3W3W 7X0RY 9H6A 9N7JO CN2A CT3FN CU2A N1BUG ST2A XU7ACY YA/LY1Y ZA/Z35M
И несколько записей вне теста:
K1GUN PJ2/K8ND VE1ZZ VY2MW W3UR
Чуть раньше, в 2006 году попробовал сделать проволочный 4 SQUARE, но 80 метров и отработал в WW SSB. Работа антенны не понравилась. То ли провода вокруг мешали, толи настроить толком не получилось, но эта антенна тоже не прижилась. После экспериментов с VP2E решил, что тут нужно действовать кардинально. Решил менять ВСЕ!
Начал читать литературу и к октябрю 2007 года списался с Бобом N7UA, который порекомендовал поставить на 80 Bi-Square и прислал несколько советов по запитке и согласованию. Меня очень интересовала его антенна, о которой я узнал из книги Дядюшки Джона ON4UN. Боб оказался очень терпеливым руководителем проекта, и без устали отвечал на все мои глупые вопросы. Параллельно с Bi-Square проектом, я определился, что буду делать на 160.
Неподалеку от основного исследовательского здания стоят две мачты, между которыми когда-то висела антенная решетка. Между ними был сделан экран, по типу вещательных антенн, что натолкнуло меня на мысль поставить перед этим экраном квадрат на 160 и закрыть тем самым Европейское и Американские направления. Азимут этой решетки был очень подходящим для меня, а именно 325 градусов. Чтобы закрыть другие направления решил поставить Bobtail, который захватил бы Восток-Запад и дал бы мне хорошие шансы быть услышанным в Японии и Центре Африки. Но после определенных раздумий решил уменьшить аппетит и сделать Half-Square. Эта антенна уступала Bobtail по усилению (6 и 4 дб), но давала более широкий лепесток, который захватывал много новых нужных регионов. Но большей мере это решение было продиктовано необходимостью удаляться от основной мачты с кучей проводов, включающих в себя новые антенны на 80.
"Двойные" квадраты на 160 и 80 m
Антенна Half Square установлена между этими двумя мачтами. 2007.
Проект по строительству новых антенн и работу в CQ WW тесте, я описал в своих записках за 2007 год. Кнопочка Articles. Не буду повторяться, но скажу, что наконец-то я добился тех показателей, которые меня устраивали. Госприемка Half-Square проходила глубокой ночью. MFJ-259 не хотел работать в результате мы провозились почти до утра. И так замучились, что сразу свалились спать. Утром включив радио попал на пайлап C52C. Взял с первого вызова поверх Европы! Такая антенна мне годилась!
Этими двумя антеннами были закрыты основные направления, и можно было на какое-то время перестать беспокоиться о передающих антеннах. Подтверждением тому стал рекорд Азии в CQ WW CW на 160 м.
Андрей RA6LBS изготовил новый коммутатор для Бевериджей, с учетом направлений, именно под мои условия. Он выяснил какие Бевериджи у меня двунаправленные, какие обычные, и сразу сделал под них правильную коммутацию с учетом направлений. Это позволило отделаться от отдельных коробочек на столе и привело приемную систему к одному знаменателю.
За 2007 год были проведены несколько интересных QSO, которые заслуживают того, чтобы их отметили.
Для меня самой захватывающей эпопеей была охота за экспедицией N8S. Команда туда поехала правильная и шансы сработать их на 160 были очень высокими. Как оказалось, чтобы сработать с ними не потребовалось даже ставить приемные антенны. Шли они громко и работали четко. Время их появления на НЧ было правильным и в результате они одарили меня 9-ю диапазонами. Это была моя последняя страна на DXCC HR #1.
CW camp: UR0MC, K1LZ, JT1CO, RK3AD, RU4SU
Вертикал на 160 m
В ноябре месяце удалась моя первая и пока единственная связь по длинному пути с США. Larry N7DD прорезался меньше чем на минуту на юго-восточный BV, и этого было достаточно, чтобы провести QSO. Для Larry это была последняя зона и он стал первым обладателем WAZ 160 на западном побережье США.
Берни W3UR написал следующее в своем бюллетене:
N7DD, Larry Pace, has gotten Worked All Zones 160M certificate number 259. He believes this is the first 160M WAZ done entirely from a West Coast QTH, and W3UR says it's only the 15th 160M WAZ completed from the United States. Larry says his toughest zone was 17. He worked EY8MM, Nodir, longpath, which he says is a "once in a lifetime contact." He says he has only had six "true long path" QSOs on Topband.
The Daily DX
Всего за год проведено 2674 связи на 160. DXCC подрос до 148 стран.
Cезон 2008.
В планах на начало года стоял CQ 160 тест и я сделал несколько технических выездов. Все антенны держались и хотелось их попробовать и в этом тесте. Но тут вмешалась природа. В Таджикистан пришли невиданные холода и с середины декабря температура была далеко ниже нуля. В январе температура ниже минус 20 градусов была нормой. Естественно, что все сети энергоснабжения были перегружены, и отключения были ежедневными. В самой обсерватории свет отключили на три месяца. Да и в самом городе, в связи с такими холодами, нужно было думать, как выстоять в эти трудные недели без центрального отопления, которое отключили в 1991 году. Поэтому DXing и контестинг откладывались до лучших (теплых) времен.
Так я и стал ждать осени, чтобы опять вернуться в обсерваторию. Только вот в феврале поехала в океан еще одна правильная экспедиция - VP6DX. Спаботать их из дома было нереально. Практически антиподы. Вот я и загрузил генератор на 2 кВт, рацию и Аком 1000 поехал ловить рыбку. На 80 сработал их просто замечательно. Бац и в логе. На 160 не слышал. Какие-то пики были, но недостаточно, чтобы спать спокойно после такого QSO. На следующий день поехал пораньше и растянул 160 метровый Бевер. Зашел в шек и пока грелся усилитель, стал слушать эфир. VP6DX исправно работали на своей обычной частоте и я не удержался, чтобы не позвать их на один трансивер. Ответили на 100 ватт! Я аж расстроился, что таскал по этажам этот линейник и возил его два дня.
EY8MM и K3NA (VP6DX). 2008. Дейтон.
Нужно отдать должное этой экспедиции. Работали они суперпрофессионально, и слышали изумительно. На их сайте подробно описана их приемная система. Это была моя экспедиция 2008 года! Мучения с антеннами, возней с аппаратурой и замерзание в ледяном шеке стоили того.
Потом наступило лето. Жаркое лето. С солнцепеком и ультрафиолетом. Все мои заграничные веревки, на которых были растянуты антенны на 160 развалились и антенны упали. Заказал я тогда шнур специальный у RA6LBSа. Решил потратиться уже, но перестать лазить по мачтам и перевешивать все снова и снова. Переделали. Заодно решил закопать кабеля, от передающих антенн, чтобы не разворачивать их каждый раз. Возни хватает с приемными антеннами.
После прошлогоднего успеха в CQ WW DX CW, решил замахнуться на результат уже в SSB-160. Иллюзий особенно не было, но нужно было обновить рекорд зоны. Очень уж он низкий был, аж стыдно другим зонам в глаза смотреть.
До теста как всегда поработал на новые страны. Немного, но поживиться удалось. Статистика по тесту в соответствующем разделе сайта. А вот пару комментариев процитирую:
Where was everyone on topband in the early hours of the morning? I don't know how many reports I got of "you're the only signal on the band" in reply to my CQs. I confirmed this as well by spinning the VFO numerous times at good topband times and there was no one else around. The band was quiet on both ends of the QSO, and yet conditions are there. Then, as I was getting depressed about it, I begin to hear EY8MM and RU6LA more than an hour before my local sunrise on topband. As the sun comes up here, EY8MM rises to S4-S5 on our JA beverage (no preamp!). It was then that he heard me call and we had what appeared to be an easy QSO. I won't forget that QSO!
KH6LC
The night before the contest I ran over 200 stations on 160 CW, including working EY8MM before I even had the amplifier connected. Friday night D4C moved me to 160 and I discovered that the SWR on the antenna was now over 4:1 and it didn't hear very well. The few US stations I worked on 160 all were moved from other bands.
TO4X (FS)
Подводя итоги году, нужно отметить, что он прошел под флагом восьмидесятки. Усиленно добивал 5BWAS. В декабре 2008 сработал последний штат, и теперь меня ничего не останавливало вплотную заняться 160.
Сезон принес 1327 QSO. Стран стало 163. Количество штатов достигло 16.
